Bedienung vor Ort
Zur Bedienung eines dezentralen Airflow-Lüftungsgeräts vor Ort beiten wir zwei unterschiedliche Bedienpanels an: Airlinq P und Airlinq L.
Airlinq P
Die Einstellungen können direkt auf dem Touchscreen des Bedienpanels vor Ort erfolgen. Der Menüaufbau ermöglicht eine einfache und übersichtliche Bedienung und reduziert das Risiko von Bedienfehlern. Über den USB-Anschluss des Bedienpanels kann ein Computer angeschlossen werden, wobei das Programm „Airlinq Service Tool“ verwendet werden kann, um sämtliche Betriebsparameter einzustellen.
Das Bedienpanel Airlinq P wurde für Kunden entwickelt, die sich im Alltag eine optimale Lüftung mit einer minimalen Bedienung wünschen.
Bedienungsfunktionen für Airlinq P Bedienpanel
Das Airlinq P Bedienpanel bietet folgende Bedienungsfunktionen vor Ort an.
- Manueller Start, Stopp und Standby Manueller Start und Stopp einer einzelnen Gruppe oder des gesamten Systems durch Airlinq BMS.
- Einstellung aller wesentlichen Betriebsparameter mithilfe eines automatischen Startleitfadens. Der Startleitfaden ist im Einstellungsmenü enthalten und kann jederzeit neu gestartet werden.
- Anzeige und Einstellung der Luftmenge über Touchfunktion an der Vorderseite.
- Anzeige von Warnhinweisen und Alarmen mit Textbeschreibung (für alle Geräte mit Airlinq BMS).
- Urlaubsmodus – die Funktion sorgt für eine Basislüftung mit reduzierter Luftmenge.
- Anzeige des CO2-Niveaus bei angeschlossenem CO2-Sensor (für alle CO2-Sensoren an Airlinq BMS).
- Einfache und übersichtliche Steuerung von Airlinq BMS.
- Automatische Bedienungssperre.
- Bildschirmsperre mit Sicherheitscode.
- Einstellen der Betriebsparameter:
- Anzeige des Betriebsstatus mit bis zu 40 Betriebsparametern (für alle Geräte mit Airlinq BMS).
- Gesamtübersicht und Einstellungsmöglichkeit für alle Zeitprogramme einschl. Nachtauskühlung.
- Zulufttemperatur und Standardluftmenge.
- Einstellung von Datum und Uhrzeit.
- Zurücksetzen des Service.
- Anpassung des Datenprotokolls.

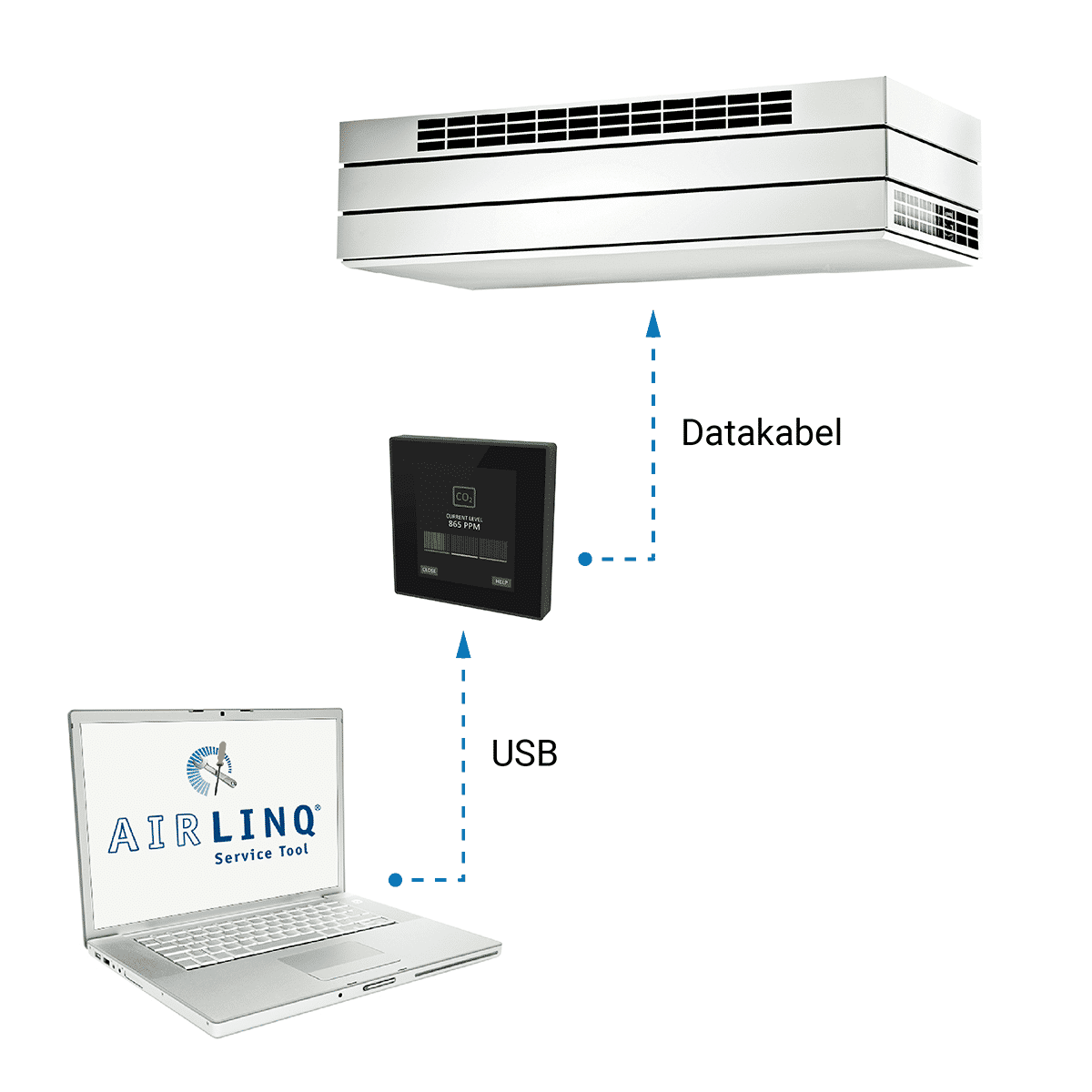

Anschlußmöglichkeiten von Airlinq P Bedienpanel
Bedienung
Einstellungen können direkt am Touchbildschirm des Bedienpanels vorgenommen werden.Der Menüaufbau macht die Bedienung einfach und übersichtlich und reduziert die Gefahr einer Fehlbedienung.
Bedienung über PC
Über eine USB-Schnittstelle am Bedienpanel kann ein PC angeschlossen werden, auf dem das Programm Airlinq Service Tool benutzt werden kann, um sämtliche Betriebsparameter einzustellen.
Airlinq Service Tool
Das Bedienpanel ist einfach an einen PC anzuschließen, und mit dem Programm Airlinq Service Tool erhält man Zugriff auf sämtliche Betriebsdaten.
- Einstellung und Programmierung der Steuerung.
- Download eines Datenprotokolls und grafische Darstellung des Betriebs.
- Download oder Upload einer Steuerungseinstellung.
- Überwachung des Energieverbrauchs mithilfe eines eingebauten Energiezählers.
- Aktualisierung der Steuersoftware.
- Automatische Synchronisierung der eingebauten Uhr über Zeit und Datum des PCs.
Airlinq L
Die Einstellungen können direkt auf dem Touchscreen des Bedienpanels vor Ort erfolgen. Dort kann die Luftmenge eingestellt werden, und das Gerät kann ein- und ausgeschaltet werden. Falls weitere Betriebsparameter eingestellt werden sollen, kann das Bedienpanel über einen USB-Anschluss an einen Computer angeschlossen werden.
Airlinq L bietet zwar einen erweiterten Datenzugriff, aber nur eine einfache Bedienung zur Kontrolle des Lüftungsbetriebs.
Bedienungsfunktionen für Airlinq L Bedienpanel
Das Airlinq Viva Bedienpanel bietet folgende Bedienungsfunktionen vor Ort.
- Manueller Start, Stopp und Standby.
- Einstellung der Luftmenge über Touchfunktion an der Vorderseite.
- Anzeige von Warnhinweisen und Alarmen mit gelbem oder rotem Symbol.
- Urlaubsmodus – die Funktion sorgt für eine Basislüftung mit reduzierter Luftmenge.
- Automatische Bedienungssperre.
- Kindersicherung.

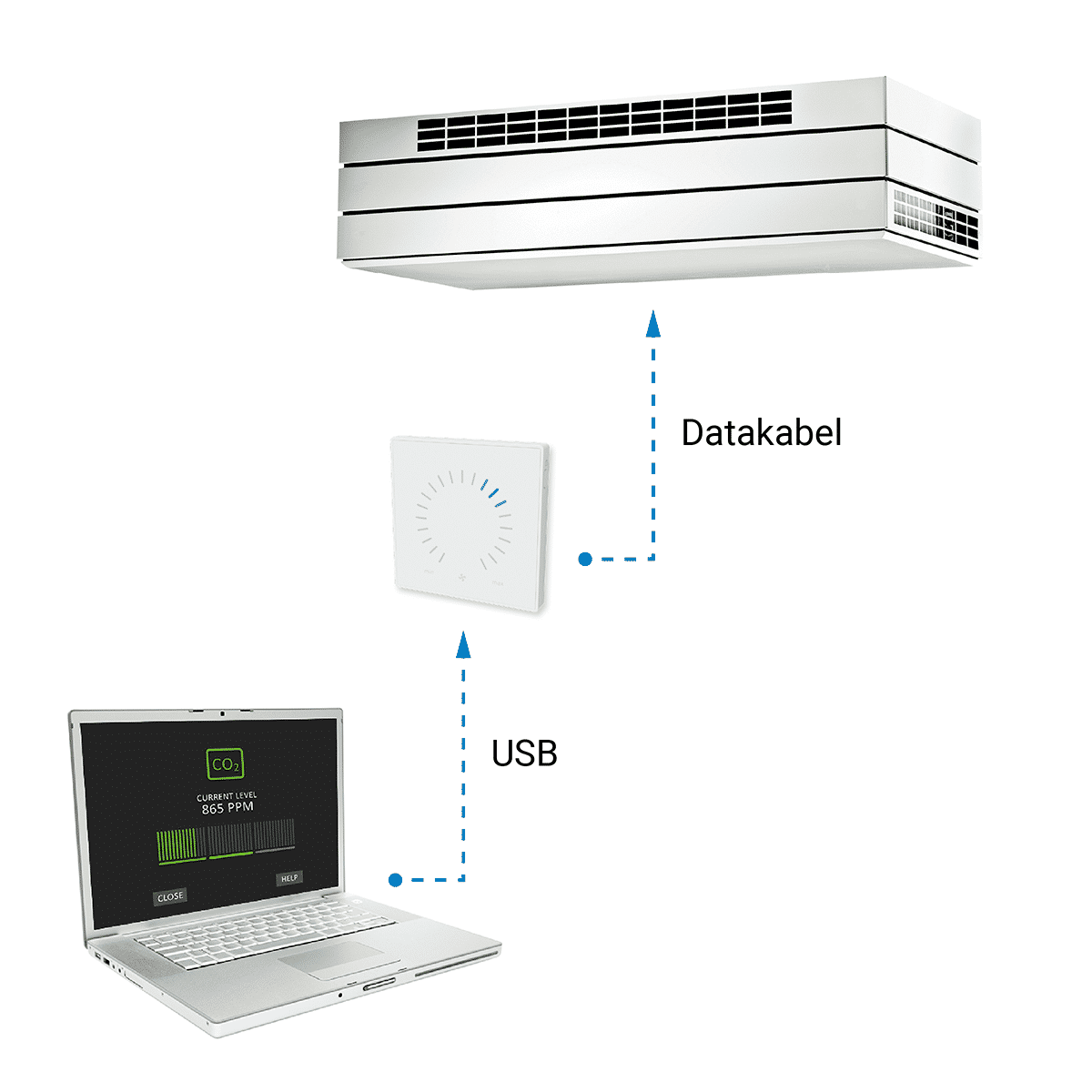

Anschlußmöglichkeiten von Airlinq L Bedienpanel
Bedienung
Einstellungen können direkt vor Ort über die Touchfunktion an der Vorderseite vorgenommen werden. Luftmenge und Urlaubsmodus können hier einfach eingestellt werden.
Bedienung über PC
Wenn es nötig ist, andere Betriebsparameter einzustellen, kann das Bedienpanel über eine USB-Schnittstelle an einen PC angeschlossen werden. Mit den Programmen Airlinq User Tool oder Airlinq Service Tool kann man sich einen
Überblick über den Betrieb des Lüftungsgeräts verschaffen. Siehe folgende Beschreibung der Möglichkeiten der beiden Programme.
Airlinq User Tool
Das Bedienpanel ist einfach an einen PC anzuschließen, und mit dem Programm Airlinq User Tool erhält man Zugriff auf die Betriebsdaten vor Ort.
- Einstellung der Luftmenge, Zulufttemperatur und maximale Raumtemperatur.
- Download eines Datenprotokolls und Weiterleitung über E-Mail.
- Filterstatusanzeige.
- Einstellung des CO2-Betriebsbereichs.
- Einstellung, Aktivierung und Deaktivierung von Zeitprogrammen.
Airlinq Service Tool
Das Bedienpanel ist einfach an einen PC anzuschließen, und mit dem Programm Airlinq Service Tool erhält man Zugriff auf die Betriebsdaten.
- Einstellung und Programmierung der Steuerung.
- Download eines Datenprotokolls und grafische Darstellung des Betriebs.
- Download oder Upload einer Steuerungseinstellung.
- Aktualisierung der Steuersoftware.
- Automatische Synchronisierung der eingebauten Uhr über Zeit und Datum des PCs.
