iCON 30 SELV
Kleinraumlüfter für Bad und WC mit 12 V DC Sicherheitskleinspannung
Charakteristik
Eleganter Lüfter für Toilettenräume, Gäste-WCs
und Bäder.
Volumenstrom: bis 123 m³/h
12 V DC Sicherheitskleinspannung
- Gehäuse aus weißem Kunststoff
- Inkl. weißer Frontblende
- Optional farbige Frontblenden (siehe Zubehör)
- Patentierter Iris-Verschluss verhindert Durchzug
- EIN-/AUS Schaltung über externen Schalter (z.B. Lichtschalter)
- Optional austauschbare Steuermodule (siehe Zubehör)
- 3 Jahre Garantie
Gerätebeschreibung
Die 12 V-Niederspannungs-Ventilatoren mit bürstenlosen Gleichstrommotoren bieten eine erhebliche Energieeinsparung. Die Lüfter werden serienmäßig mit einem 230 V-Wechselstromtransformator geliefert.
Der iCON 30 SELV Lüfter ist mit dem Gedanken an eine einfache Installation und Handhabung entworfen worden. Der runde Lüfter ermöglicht eine rasche Montage an den Abluftkanal. Er wird an starre oder flexible Kanäle von 100 mm Durchmesser angeschlossen. Eine flexible Haltevorreichtung ermöglicht die Unterputzmontage in Wand oder Decke. Mit Hilfe des mitgelieferten Montagesockels kann der iCON 30 Lüfter auch auf Putz montiert werden. Die Verwendung von recyclebaren Materialien sit selbstverstandlich.
Technische Daten
Maße und Skizzen
Zubehör
Frontblende anthrazit
für iCON 30
Frontblende gold
für iCON 30
Frontblende silber
für iCON 30

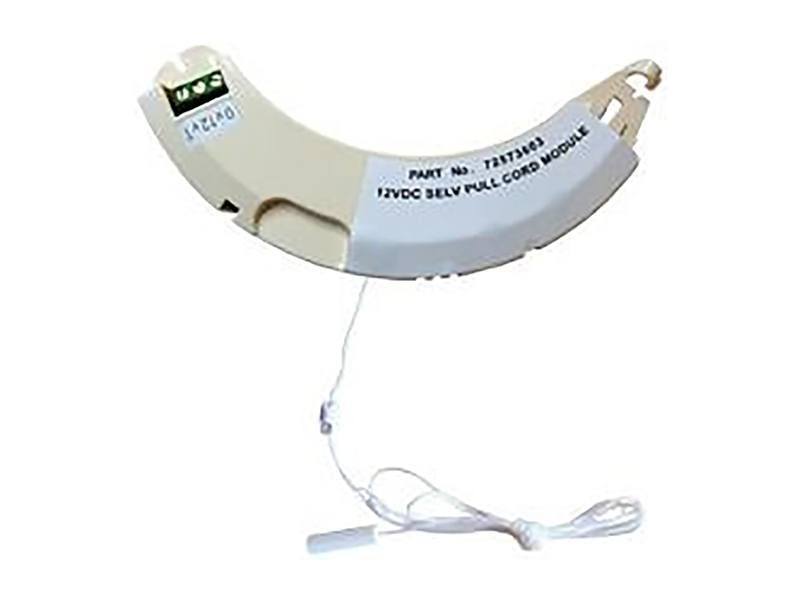

Steuermodul PCS
für iCON SELV Lüfter
Die EIN-/AUS-Schaltung des iCON-Lüfters (12 V) erfolgt über eine Zugschnur.
Steuermodul PCTS
für iCON SELV Lüfter
Die EIN-/AUS-Schaltung des iCON-Lüfters (12 V) erfolgt über einen externen Schaltkontakt, z.B. Lichtschalter. Die Nachlaufzeit ist einstellbar zwischen 1 bis 45 Minuten.
Steuermodul DTS
für iCON SELV Lüfter
Die EIN-/AUS-Schaltung des iCON-Lüfters (12 V) erfolgt über einen externen Schalter z.B. Lichtschalter. Der Lüfter läuft jedoch erst nach 2 Minuten verzögert an. Er läuft dann solange nach wie die Nachlaufzeit eingestellt wird (1-45 min).
Wenn der Schalter innerhalb von 2 Minuten wieder deaktiviert wird startet der Lüfter nicht.
Steuermodul PRTS
für iCON SELV Lüfter
Die EIN-/AUS-Schaltung des iCON-Lüfters (12 V) erfolgt über ein passives Infrarot-Signal und einer einstellbaren Nachlaufzeit von 1 bis 45 min.
Kondensatfalle Ø 100 mm
Zum Auffang des Kondensats in Kanälen mit einem Ø 100 mm.
Kondensatfalle Ø 150 mm
Zum Auffang des Kondensats in Kanälen mit einem Ø 150 mm.
Downloads
Broschüren
Broschüre iCON Kleinraumlüfter (PDF - 1.19 MB)Anleitungen
Montage- und Bedienungsanleitung iCON_SELV (PDF - 1.22 MB)Anleitung iCON SELV Module (PDF - 765.38 KB)
