DUPLEXhome PT 160
Zentrales KWL-Gerät mit Wärmerückgewinnung zur Wand-Montage. Volumenstrom bis max. 150 m³/h
Charakteristik
Volumenstrom bis max. 150 m³/h
- Wandmontage
- Einsatz in Niedrigenergie- und Passivhäusern

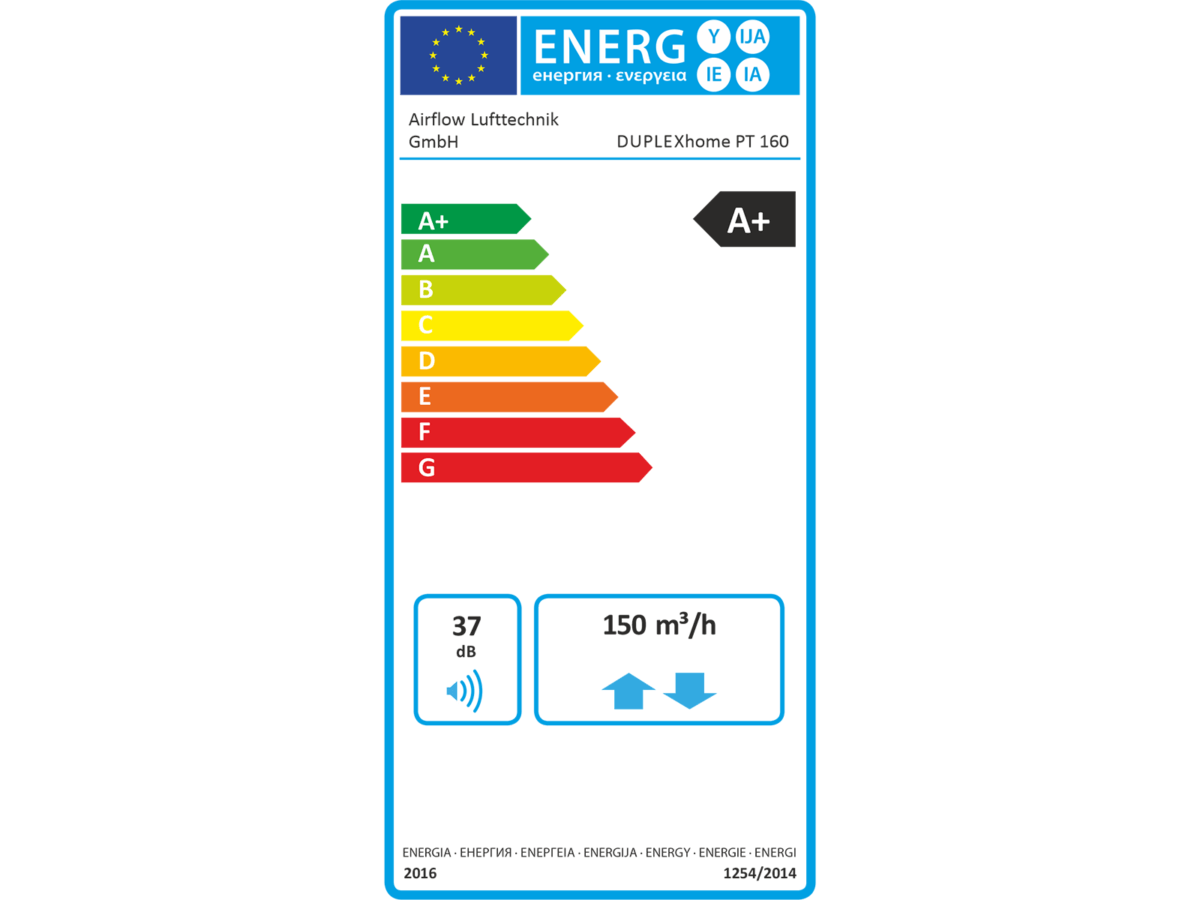

- Energieklasse A+
- Energiebewertung (RVU)
- Dauerhaft hygienische Luftwechsel
- Deutliche CO2-Reduzierung der Raumluft
- Wärmerückgewinnung bis zu 95 %
- Freie Nachtkühlung über Bypass
- Revisionstür mit Filtereinschüben für einfachen Filterwechsel
- Integriertes Steuerungssystem
- RD6 Regelung mit integriertem Webserver/Modbus
- Ferndiagnose über integrierte Airflow Service Cloud
Gerätebeschreibung
Zentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung zur Wand-Montage.
Dieses Gerät ist für die Komfortlüftung aller Arten von Wohn- und öffentlichen Gebäuden entwickelt worden und strahlt sehr geringe Umgebungsgeräusche ab.
Der Einsatz liegt vor allem in Niedrigenergie- und Passivhäusern, wo eine Lüftung notwendig ist.
Das Gerät erfüllt sowohl die Verordnung 1253/2014 der EU-Kommission (Ökodesign) gültig ab 2018 (ErP2018) als auch die Energieklasse nach EU-Kommissionsverordnung 1253/2014 A+ (für mittlere Klimazone).
Das Gerät ist mit ausziehbaren Luftfiltern in der Zu- und Abluft ausgestattet. Um einen Filterwechsel vorzunehmen, kann dieser ohne das Öffnen der Revisionstür geschehen. Hierfür sind speziell entwickelte Filtereinschübe in der Revisionstür vorhanden, welche den Austausch erleichtern.
Bypass-Klappe:
Die Bypass-Klappe ist werksseitig montiert und dient der Umgehung der Wärmerückgewinnung. Dadurch wird im Sommer ein unnötiges Aufheizen der Räume vermieden (Sommerbypass). Zudem kann sie zur freien Nachtauskühlung genutzt werden.
Über den Sommerbypass kann zudem das Vereisen des Plattenwärmetauschers (Bypass-Enteisung) verhindert werden und es besteht im Bedarfsfall die Möglichkeit einer intelligenten Kälterückgewinnung.
Wärmerückgewinnung:
Der großflächige Gegenstrom-Plattenwärmetauscher aus Polystyrol (hPS), bietet einen hohen Wärmerückgewinnungsgrad und ist in hohem Maße korrosionsbeständig. Zudem ist er chemisch beständig in belasteter Luft bei vielen Anwendungen, unempfindlich gegen Verschmutzung und kann in einem Temperaturbereich von -25 °C bis +80 °C eingesetzt werden. Er entspricht der Klasse H1 nach DIN 13779.
Ventilatoren:
Stufenlos regulierbarer EC-Ventilator (IE4) mit rückwärts gekrümmten Schaufeln.
Jedes Gerät wird vor Auslieferung geprüft und einem ausführlichen Testlauf unterzogen.
Technische Daten
Akustische Parameter (am Arbeitspunkt)
Schalldruckpegel LpA (dB)
| Ø | 63 | 125 | 250 | 500 | 1 k | 2 k | 4 k | 8 k | |
|---|---|---|---|---|---|---|---|---|---|
| Gehäuseabstrahlung | 26 | <25 | <25 | <25 | <25 | <25 | <25 | <25 | <25 |
Schallleistungspegel LwA (dB)
| Ø | 63 | 125 | 250 | 500 | 1 k | 2 k | 4 k | 8 k | |
|---|---|---|---|---|---|---|---|---|---|
| Lufteintritt AUL | 62 | 36 | 44 | 60 | 56 | 42 | 39 | 34 | 25 |
| Austritt ZUL | 53 | 34 | 43 | 43 | 51 | 46 | 35 | 31 | <25 |
| Lufteintritt ABL | 51 | <25 | 34 | 50 | 44 | 34 | 25 | <25 | <25 |
| Austritt FOL | 66 | 49 | 52 | 59 | 64 | 58 | 54 | 52 | 34 |
| Gehäuseabstrahlung | 46 | 4 | <25 | 46 | 31 | 26 | <25 | <25 | <25 |
Ventilatoren
| Zuluft | Abluft | ||
|---|---|---|---|
| Luftmenge | m³/h | 150 | 150 |
| Exter. stat. Druck Geräte | Pa | 100 | 100 |
| Nennspannung | V | 230 | 230 |
| Nennleistung (am Arbeitspunkt) | W | 28 | 23 |
| SFP | W.h/m³ | 0,188 | 0,153 |
| Ventilatorart (mit variabler Drehzahl) | EC | EC | |
| SFPv | W.h/m | 0,341 | |
Wärmetauscher
| Zuluft | Abluft | ||
|---|---|---|---|
| Luftmenge | m³/h | 150 | 150 |
| Eingangstemperatur | °C | -10 | 20 |
| Austrittstemperatur | °C | 17 | -1 |
| Eingangsfeuchtigkeit | % r.F. | 90 | 40 |
| Austrittsfeuchtigkeit | % r.F. | 12 | 100 |
| WRG-Wirkungsgrad Winter (Sommer) | % | 89 (83) | |
| WRG-Leistung Winter (Sommer) | kW | 1,4 (0,3) | |
| Kondensatbildung | l/h | 0,4 | |
| Typ des Wärmetauschers | Kreuzgegenstrom | ||
Filter
| Zuluft | Abluft | |
|---|---|---|
| Typ | Kassettenfilter | |
| Filterklasse | ISO Grob 90 % (G4) | |
Steuerung
Digitale Regelung RD6
Haupt-Regelmodul RD6 für folgende interne oder externe Einbauteile:
– Ein- und Ausschalten des Gerätes
– getrennte, stufenlose Ansteuerung der beiden Ventilatoren
– integrierte Zeitschaltung mit Tages- und Wochenprogramm
– Regelung wahlweise nach ZUL/ ABL/ RAUM
– Sommer- / Winterkompensation
– Freie Nachtkühlung
– Regelung Vor- (Elektro) und / oder Nachheizregister (PWW, Elektro)
– Regelung Kühlregister (PKW, Direktverdampfer)
– Ansteuerung Wärmepumpe
– Filterüberwachung*
– Frostschutzüberwachung des PWW-Heizregisters
– Vereisungsschutz des Plattenwärmetauschers
– Regelung modulierende Bypassklappe
– Bypassenteisung
– Regelung der Verschlussklappen
– bedarfsgerechte stufenlose Regelung über 2 analoge 0-10 V Eingänge (z.B. mittels Sensors, Druckmessumformer oder analogen Signal)
– Volumenkonstant- oder Druckregelung*
– 3 (4) programmierbare Eingänge (Anzugs- bzw. abfallverzögert einstellbar)
– 3 Ausgänge (wahlweise zuzuordnen)
– externer Freigabekontakt (Ein/Aus)
– Notaus-Kontakt (z.B. für Brand- oder Rauchmelder)
– Sammelstörmeldung (potenzialbehaftet 24V / GND)
– Anschlussmöglichkeit für Fernwartung
– integrierter Datenlogger mit Email-Funktion (diverse Alarme können bestimmten Email-Empfängern zugeordnet werden)
– einfache Softwareaktualisierung über Internet
*Zubehör notwendig
Integrierter Web-Server (passwortgeschützt):
Zur Steuerung und Überwachung des Lüftungsgerätes per LAN/ Internet. Dadurch ist ein einfaches Auslesen der Betriebsdaten oder die komfortable Bedienung aller Menüpunkte (Wochenprogramm, Temperatur, Betriebsarten, etc.) über PC, Laptop, Tablet oder Smartphone möglich.
Eine schnelle Fernwartung über die Service-Cloud mit der Kontrollmöglichkeit aller Einstellungen ist möglich. Dies erlaubt die Analyse und sofortige Behebung von Störungen, bevor ein Einsatz vor Ort nötig wird.
Standardmäßig ist eine Modbus-Schnittstelle (TCP/ IP) zur Kommunikation mit einer bauseitigen GLT enthalten. Optional ist eine BACnet/ KNX-Schnittstelle erhältlich.
Bedieneinheit:
 |
Den individuellen Lüftungsbedarf voreinstellen, die Raumtemperatur messen und automatisch einstellen, Störmeldungen sofort erkennen: Im großen farbigen Display des Color-Touchpanel lassen sich alle Informationen über-sichtlich darstellen und per Fingertipp an individuelle Anforderungen anpassen. |
Alternativ lassen sich die Lüftungsgeräte sehr komfortabel und einfach über die Bedieneinheit RD6- Sense bedienen. Diese besteht aus einer ansprechenden Klarglasoptik, wahlweise in schwarz oder weiß erhältlich, welche sich über Softkeys bedienen lässt.
Die eingebauten Regelmodule sind in einem Schaltkasten verdrahtet. Dieser ist außen am Gerät montiert.
Zubehör
Elektrischer Luftnacherhitzer EPO-V (extern)
Kanalerhitzer für runde und rechteckige Lüftungskanäle mit allen erforderlichen Schaltelementen; Regelung über die DUPLEX Lüftungsgeräte. Montage im Zuluftkanal zur Erhitzung der Zuluft. Leistungen, Maße und Montagevoraussetzungen siehe Katalogblätter.
Elektrischer Luftvorerhitzer EPO-V (extern)
Kanalerhitzer für runde und rechteckige Lüftungskanäle mit allen erforderlichen Schaltelementen; Regelung über die DUPLEX Lüftungsgeräte. Montage im Außenluftkanal als Vereisungsschutz des Wärmetauschers, um die Druckgleichheit von Zu- und Abluft sicherzustellen (Passivhaus etc.) Maße, Leistungen und Montagevoraussetzungen siehe Katalogblätter.
Elektrischer Vor-/Nacherhitzer EDO
geräteintegriert
Der elektrische Luftvor- / Nacherhitzer aus PTC-Zeilen ist zur Montage in das Lüftungsgerät vorgesehen. Der jeweils passende Erhitzer enthält alle notwendigen Regel- und Schutzelemente.
Warmwasser-Lufterhitzer (extern)
Externe WW-Lufterhitzer der Reihe TPO mit runden Luftkanalanschlüssen werden
zur Nacherwärmung der Zuluft oder zur Warmluftheizung im Kanalnetz eingesetzt.
ANS 120 Kanaltemperatursensor
Steuerungseinheit RD6-Touch
Bedeintableau 4,3"
Steuerungseinheit RD6-Sense (B)
Standard Design - Schwarz
Steuerungseinheit RD6-Sense (W)
Standard Design - Weiß
Ersatzfilter
Für einen Standard-Filterwechsel benötigen Sie folgende Ersatzfilter:
Menge
Artikel-Nr.
Außenluftfilter
Menge
Artikel-Nr.
Abluftfilter
