DUPLEX Vent 800

Home 5 Produkte 5 Lüftungsgeräte 5 Dezentrale Lüftungsgeräte 5 DUPLEX Vent 5 DUPLEX Vent 800

Charakteristik

Wand- oder deckenhängende Montage
Standardmäßig mit einer Bypassklappe und Nachtkühlung
Schallpegel bei Nennleistung <= 30 dB(A)
Anschlüsse Ø 315 mm an der Geräterückseite
Optional mit Enthalpie-Tauscher zur Feuchterückgewinnung erhältlich

Angebot anfordern

Slide 1

DUPLEX Vent 800 HT

Das DUPLEX Vent 800 HT ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im oberen Frontpanel.

Slide 2

DUPLEX Vent 800 HC

Das DUPLEX Vent 800 HC ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im mittleren Frontpanel, und 1/3 des Geräts ist in die Decke integriert.

Slide 3

DUPLEX Vent 800 HB

Das DUPLEX Vent 800 HB ist eine horizontale Version, bei der sich Einlass und Auslass auf der Rückseite befinden. Das Zuluftgitter befindet sich im unteren Frontpanel, und 2/3 des Geräts sind in die Decke integriert.

Slide 4

DUPLEX Vent 800 VT

Das DUPLEX Vent 800 VT ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im oberen Frontpanel.

Slide 5

DUPLEX Vent 800 VC

Das DUPLEX Vent 800 VC ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im mittleren Frontpanel, und 1/3 des Geräts ist in die Decke integriert.

Slide 6

DUPLEX Vent 800 VB

Das DUPLEX Vent 800 VB ist eine vertikale Version, bei der Einlass und Auslass durch die Oberseite des Geräts geführt werden. Das Zuluftgitter befindet sich im unteren Frontpanel, und 2/3 des Geräts sind in die Decke integriert.

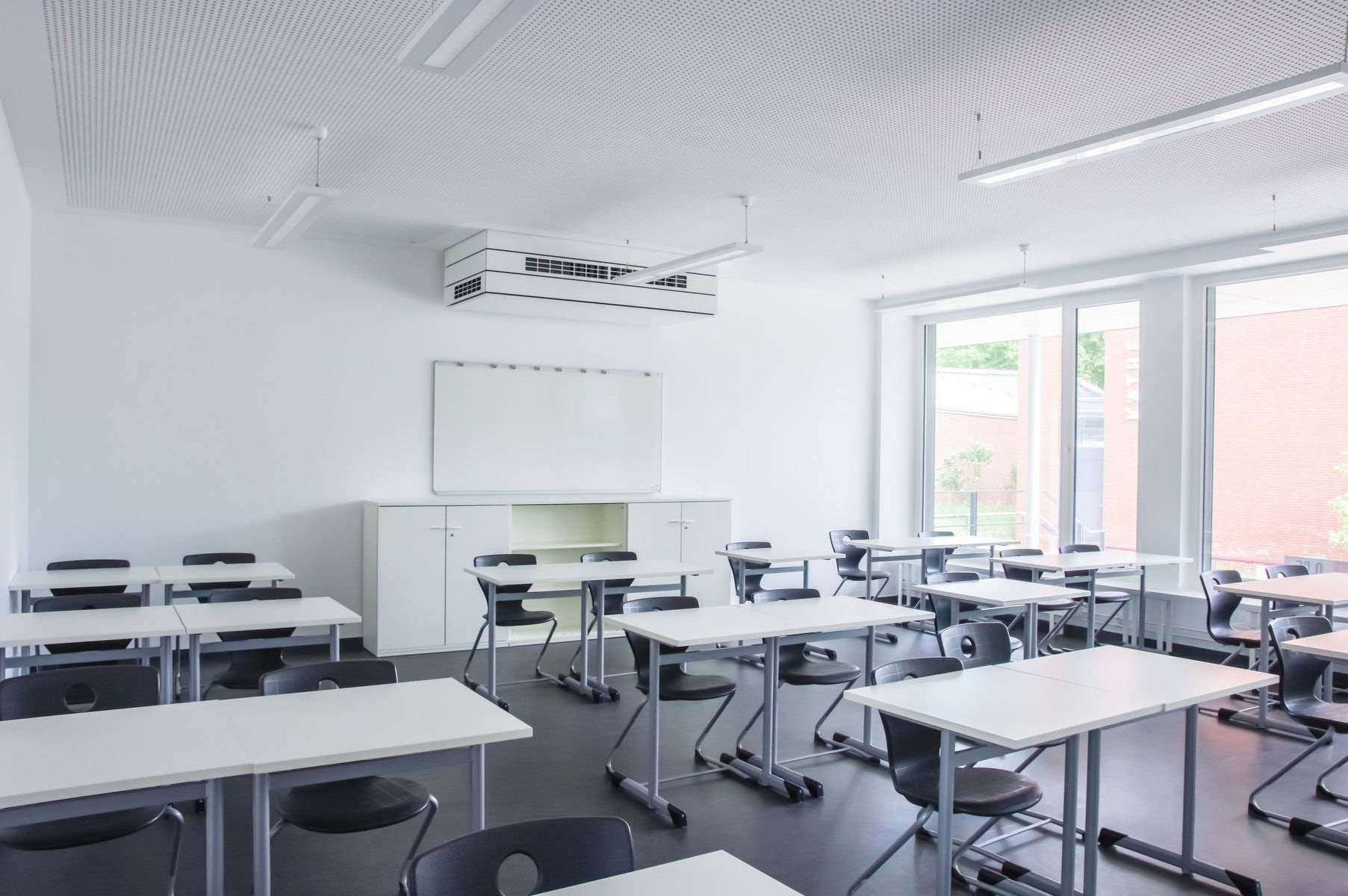

06_Airflow_Käthe-Kollwitz

Technische Zeichnungen finden Sie unten im Reiter „Downloads“.

Gerätebeschreibung

Dezentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung und integriertem Bypass zur Wand- oder Deckenmontage. Es wird standardmäßig mit Außen- und Abluftfiltern (ePM1 55% / ePM10 75%) ausgestattet. Das extrem leise Gerät erzeugt bei Nennleistung lediglich einen Schallpegel von <= 35 dB(A). Bei 80% Leistung beträgt der Schallpegel <= 30 dB(A).

Dieses Lüftungsgerät kann in verschiedenen Ausführungsvarianten und mit intern verbautem Heizregistern (Zubehör) geliefert werden. Das Gerät kann dabei voll sichtbar, sowie teilweise oder komplett in der Zwischendecke integriert werden. Der jeweils sichtbare Bereich wird durch optional wählbare Dekor-Paneelen verkleidet.
Farbe: Reinweiß (RAL 9010)

Das optional auswählbare externe invertergesteuerte Kühlmodul zur Luftkonditionierung kann die Zuluft um bis zu 15°C absenken. Alle Kühlmodule sind standardmäßig mit einer Kondensatpumpe ausgestattet. Nur bei Geräten mit horizontaler Stutzenanordnung möglich.

Um Zugerscheinungen bei abgeschaltetem Gerät zu vermeiden ist in der Außenluft und in Fortluft eine motorische Klappe installiert. Die Wartung und der Filterwechsel erfolgen über die von unten zugängige Revisionsklappe. Das Gerät ist standardmäßig mit einer Kondensatwanne ausgestattet.

Das Gehäuse besteht aus verzinktem Stahlblech, außen pulverbeschichtet. Innen ist es mit einer wärme- und schalldämmender Isolation ausgestattet.

Wärmerückgewinnung:

Der Gegenstromwärmetauscher aus Aluminium ist nach DIN EN 308 geprüft und anerkannt.
Der Wärmebereitstellungsgrad beträgt bis zu 95%. (85% nach EN 308, trocken).
WRG-Klasse H1 nach DIN EN 13053

Ventilatoren:

Luftförderung über zwei geräuscharme, energiesparende und wartungsfreie EC-Motoren. Die Ansteuerung erfolgt stufenlos.

Das Gerät wird fertig verdrahtet, getestet und betriebsbereit geliefert.

Technische Daten

	Filterklassen	30 dB(A)	35 dB(A)
Maximale Kapazität¹⁾	ePM₁₀ 50 %	650 m³/h	725 m³/h
	ePM₁ 55 %	585 m³/h	653 m³/h
	ePM₁ 80 %	520 m³/h	580 m³/h
Wurfweite (0,2 m/s)¹⁾	ePM₁₀ 50 %	7,7 m bei 650 m³/h	8,3 m bei 725 m³/h
	ePM₁ 55 %	7,2 m bei 585 m³/h	7,7 m bei 653 m³/h
	ePM₁ 80 %	6,7 m bei 520 m³/h	7,2 m bei 580 m³/h
Nominelle Leistungsaufnahme ²⁾		156 W
Nominelle Stromaufnahme ²⁾		1,1 A
Versorgungsspannung		1 x 230 V + N + PE / 50 Hz
Leistungsfaktor		0,56
Anschlusskabel		3 x 1,5 mm²
Empfohlene Sicherung		13 A
Maximale Sicherung		16 A
Empfohlenes Fehlerstromrelais		Typ A
Gegenstromwärmetauscher		2x Aluminium
Kanalanschlüsse		Ø 315 mm
Kondensatablaufschlauch, Durchmesser innen/außen		Ø 6/9 mm
Außenluftfilter		ePM₁₀ 50 %, ePM₁ 55 % oder ePM₁ 80 %
Abluftfilter		ePM₁₀ 50 %
Farbe, Paneele		RAL 9010 (weiß)
Gewicht		157 kg
Abmessungen (BxHxT)		1.910 x 474 x 916 mm
Leckstrom AC		≤ 0,6 mA
Dichtheitsklasse (Luftleckage)		Klasse L2 gem. EN 1886:2007
Klasse A1 gem. EN 13141-7:2010

Die Messung wurde im Normalbetrieb in einer Standardeinbausituation mit Wandgittern Ø 315 mm durchgeführt.
Bei Filterklasse, Außenluft / Abluft: ePM10 50 % / ePM10 50 %.

Elektroheizregister

	Vorheizen	Nachheizen
Heizleistung	1.500 W	1.000 W
Thermosicherung, automatische Rückstellung	50 °C	50 °C
Thermosicherung, manuelle Rückstellung	75 °C	75 °C

Wasserheizregister

	Nachheizen
Maximale Betriebstemperatur	90 °C
Maximaler Betriebsdruck	10 bar
Heizleistung³⁾	1.379 W
Anschlussabmessungen	1/2″ (DN15)
Material Rohre / Lamellen	Kupfer / Aluminium
Motorventil, Öffnungs- und Schließzeiten	60 s

3) Kapazität bei: Vor-/Rücklauftemperatur 60/40 °C, Wassermenge von 60 l/h.

Standard-Ausstattung und Optionen

	DUPLEX Vent 800
Gegenstromwärmetauscher (Alu)	⨯
Enthalpie-Gegenstromwärmetauscher (Polymermembran)	ο
Kombinations-Gegenstromwärmetauscher (Polymermembran)	ο
Motorisierte Bypassklappe	⨯
Motorisierte Fortluftklappe	⨯
Motorisierte Außenluftklappe	⨯
Kapazitives Rückstellfunktion (motorisierte Hauptklappe)	●
Elektrisches Vorheizregister	●
Elektrisches Nachheizregister	●
Wassernachheizregister	●
Kondensatpumpe	●
Serviceschalter	ο
CO₂-Sensor (eingebaut)	●
CO₂-Sensor (Wandaufhängung)	●
TVOC-Sensor (eingebaut)	●
CO₂– / TVOC-Sensor (eingebaut)	●
PIR / Bewegungssensor (eingebaut)	●
PIR / Bewegungssensor (Wandaufhängung)	●
Hygrostat (Wandaufhängung)	ο

	DUPLEX Vent 800
Energiezähler	●
Kühlmodul (nur für horizontales Modell)	●
Zuluftfilter ePM₁₀ 50 %	●
Zuluftfilter ePM₁ 55 %	●
Zuluftfilter ePM₁ 80 %	ο
Abluftfilter ePM₁₀ 50 %	●
Wandrahmen	●
Deckenrahmen	●
Boomerain^® Fassadengitter Ø 315	●
Bedienungspanel Airlinq^® L	●
Bedienungspanel Airlinq^® P	●
Airlinq^® Online	●
Airlinq^® Online API	●
Airlinq^® BMS	●
MODBUS^® RTU RS485 Modul	●
BACnet^TM MS / TP Modul	●
BACnet^TM / IP Modul	●
LON^® Modul	ο
KNX^® Modul	ο
Mini B USB (an der Front des Geräts)	ο

⨯ = Standard, ● = Option, ο = Spezialware

Steuerung

Airflow konzentriert sich nicht allein auf das Lüftungsgerät selbst, sondern auch auf die Steuerungssoftware und die Bedienung.

Airflow´s übergeordnetes Steuersystem besteht aus einer Steuerungssoftware, einer Steuerungsbox und einer Bedienungseinheit.
Alle Lüftungsgeräte von AIRFLOW werden über eine intelligente und vollautomatische Steuerungssoftware gesteuert – Airlinq.
Airlinq ermöglicht die Benutzung der Geräte direkt nach der Montage: Alle grundlegenden Funktionen sind ab Werk programmiert.
Die Airlinq-Steuerung ist in der Lage, sowohl hoher als auch niedriger Zulufttemperatur automatisch entgegenzuwirken, sodass die gewünschte Raumtemperatur gewährleistet wird. Effiziente Schutzfunktionen verhindern das Einfrieren des Wärmetauschers, leiten Kondensat ab und halten das Gerät im Bedarfsfall automatisch an. So werden unnötige Schäden am Gerät vermieden.
Die Steuerung ist hinsichtlich der individuellen Kundenwünsche oder der örtlichen Gegebenheiten leicht einzustellen und zu programmieren. Die Software steuert die installierten Optionen vollautomatisch, wie z. B. Bypass, Erhitzer, Kühlmodul und Sensoren (CO2, Feuchtigkeit, Bewegung usw.), wenn der Bedarf besteht.

Detaillierte Informationen finden Sie hier: AIRLINQ Intelligente Steuerung

Bedieneinheiten:

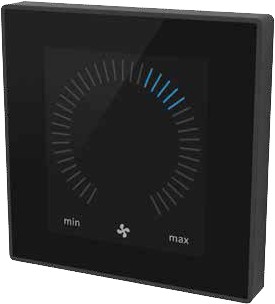

	Das Airlinq P Bedienpanel ist die perfekte Lösung, wenn man im Alltag einen erweiterten und einfachen Zugang zur Kontrolle des täglichen Betriebs der Lüftung haben möchte.

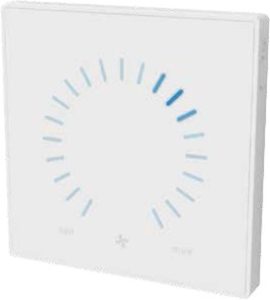

	Das Airlinq L Bedienpanel wurde als die perfekte Lösung entwickelt, wenn im Alltag eine optimale Lüftung mit minimaler Bedienung benötigt wird.

Zubehör

Fassadengitter Boomerain® Ø315-1

Fassadengitter mit einer Schicht Lamellen, welches gut für das normale Binnenklima mit milderen Wetterbedingungen geeignet ist.

Fassadengitter Boomerain® Ø315-2

Fassadengitter mit einer doppelten Schicht Lamellen, was einen erhöhten Schutz vor Regenwasser bietet.
Wir empfehlen dieses Gitter für mehr belastete Orte, z.B. wo ein Westwind gelegentlich kräftig weht.

Fassadengitter Boomerain® Ø315-3

Fassadengitter mit drei Schichten Lamellen, das hervorragend vor Regenwasser schützt. Es ist für extreme Wetterbedingungen konzipiert, beispielsweise in Küstennähe, wo ein zusätzlicher Schutz erforderlich sein kann.

DV800CC

DUPLEX Vent 800 Kühlmodul (invertergesteuert) inkl. Kondensatpumpe
Die automatische Bypassfunktion und die Nachtaus-kühlung gewährleisten, dass die Zuluft- und die Raumtemperatur niedrig bleiben. Ist dies nicht aus-reichend, wird mithilfe des Kühlmoduls eine efﬁ zien-te Temperaturreduzierung erreicht.

Enthalpie-Wärmetauscher

Mit unserem Enthalpietauscher haben Sie zudem die Möglichkeit, in der kühleren Jahreszeit die Feuchtigkeit im Raum zu behalten.

Es stehen somit drei unterschiedliche Tauscher lösungen zur Verfügung:

Standard: Gegenstromwärmetauscher
Neu: Reine Enthalpiewärmetauscher
Neu: Kombinationstauscher, der eine Mischung aus Enthalphietauscher und normalem Gegenstromtauscher darstellt.

Fassadengitter

Lieferung mit Kleintier sicherem Netz, schützt vor Schlagregen.

CO2-Sensor

eingebaut

Passt automatish das Lüftungsniveau an die CO2-Belastung in jedem Raum an.

PIR/Bewegungssensor

Der PIR/BEWEGUNGSSENSOR Wandmontage oder eingebaut. Gewährleistet einen so geringen Energieverbrauch wie möglich, da die Lüftung erst bei Bewegung im Raum den Betrieb aufnimmt.

Elektrisches Vorheizregister

Erwärmt dieses die Frischluft, bevor sie in den Gegenstromwärmetau-scher gelangt, wodurch die Eisbildung am Wärme-tauscher verhindert wird.

Elektrisches Nachheizregister

Ein elektrisches Nachheizregister erwärmt die Zuluft nach dem Gegenstromwärmetauscher auf die eingestellte Zulufttemperatur, wenn dies nötig ist.

Wasserheizregister

An dem Lüftungsgeräte kann als Alternative zu einem elektrischen Nachheizregister ein Wassernachheizregister angebracht werden. Dieses sichert ebenso die gewünschte Zulufttemperatur. Die große Oberﬂäche des Heizregisters sorgt für eine gute Übertragung der Wärmeenergie an die Zuluft.
