DUPLEX Vent 1200
Funktion und Design vereinen sich. Eine Lüftung kann nicht nur technisch sein, sondern auch eine funktionale Rolle im Raum übernehmen.
Charakteristik
- Volumenstrom bis max. 1.310 m³/h
- Standgerät, kann freistehend oder im Raum installiert werden

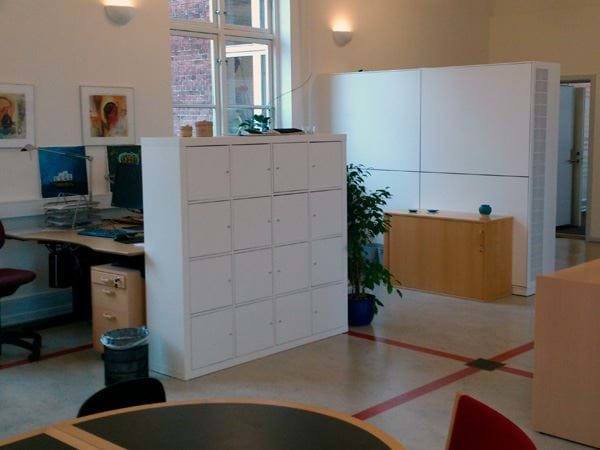

- Geeignet als Raumteiler
- Verschiedene Designpaneelen in einem breitgefächerten Material- und Farbangebot
- Niedriger Geräuschpegel <30 db(A), keine zusätzliche Schalldämmung erforderlich
- geringer Energieverbrauch
- BUS kompatibel zu:
KNX ®
BACnet TM /IP
BACnet TM MS/TP
LON ®
MODBUS ® RTU RS485 - Bedarfsgesteuerte Lüftung, bis zu 16 Geräte mit einem Bedienteil ansteuern
- Kein Wärmeverlust durch lange Kanäle
- Unauffällig und elegant, daher vielseitig einsetzbar
- Effektive Wärmerückgewinnung
- optional mit Enthalpie-Tauscher zur Feuhterückgewinnung
- Energiesparende EC-Ventilatoren
- Standardmäßig mit einer Bypassklappe und Nachtkühlung
- Über externe Sensoren, z.B. CO2-Sensor oder Bewegungsmelder, bedarfsgerecht ansteuerbar
- Optional mit Vor- und/oder Nachheizregister
Das DUPLEX Vent 1200 H ist ein horizontales Modell, bei dem Einlass und Auslass horizontal auf der Rückseite des Geräts durch die Außenwand geführt werden.
DUPLEX Vent 1200 V – vertikales Modell, bei dem Einlass und Auslass vertikal aus dem Gerät durch die Decke geführt werden.
Gerätebeschreibung
Dezentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung und integriertem Bypass zur Standmontage. Es wird standardmäßig mit Außen- und Abluftfiltern (ePM1 55% / ePM10 75%) ausgestattet. Das extrem leise Gerät erzeugt bei Nennleistung lediglich einen Schallpegel von <= 35 dB(A). Bei 80% Leistung beträgt der Schallpegel <= 30 dB(A).

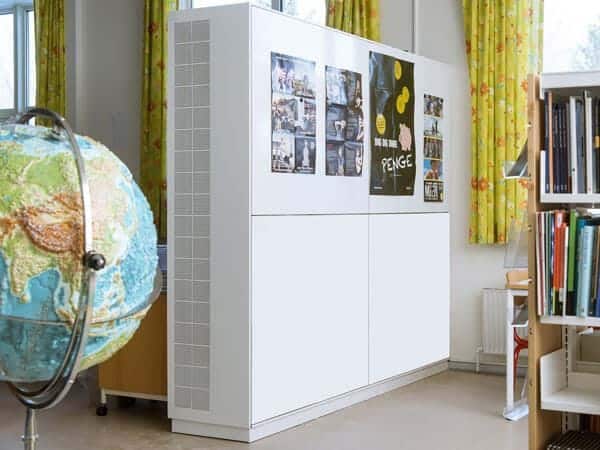

Dieses Lüftungsgerät kann in verschiedenen Ausführungsvarianten und mit intern verbautem Heizregistern (Zubehör) geliefert werden. Das Gerät kann an einer Wand (Rechts-Links-Variante) oder freistehend (Center-Variante) platziert werden. Mit verschiedenen Arten von Design-Paneelen kann die Außenfläche frei wählbar gestaltet werden (z.B. Whiteboard, MDF, Tafel, etc.).
Um Zugerscheinungen bei abgeschaltetem Gerät zu vermeiden ist in der Außenluft und in Fortluft eine motorische Klappe installiert. Die Wartung und der Filterwechsel erfolgen über die von unten zugängige Revisionsklappe. Das Gerät ist standardmäßig mit einer Kondensatwanne ausgestattet.
Das Gehäuse besteht aus verzinktem Stahlblech, außen pulverbeschichtet. Innen ist es mit einer wärme- und schalldämmender Isolation ausgestattet.
Farbe: Reinweiß (RAL 9010)
Wärmerückgewinnung:
Die Gegenstromwärmetauscher aus Aluminium sind nach DIN EN 308 geprüft und anerkannt. Der Wärmebereitstellungsgrad beträgt bis zu 95%. (85% nach EN 308, trocken).
WRG-Klasse H1 nach DIN EN 13053
Ventilatoren:
Luftförderung über zwei geräuscharme, energiesparende und wartungsfreie EC-Motoren. Die Ansteuerung erfolgt stufenlos.
Das Gerät wird fertig verdrahtet, getestet und betriebsbereit geliefert.
Technische Daten
Filterklassen30 dB(A)35 dB(A)
| Maximale Kapazität1) Horizontales Modell, Ø 400 mm rechts/links |
ePM10 50 % | 930 m³/h | 1180 m³/h |
| ePM1 55 % | 837 m³/h | 1062 m³/h | |
| ePM1 80 % | 744 m³/h | 944 m³/h | |
| Maximale Kapazität1) Horizontales Modell, Ø 400 mm center |
ePM10 50 % | 1050 m³/h | 1310 m³/h |
| ePM1 55 % | 945 m³/h | 1179 m³/h | |
| ePM1 80 % | 840 m³/h | 1048 m³/h | |
| Maximale Kapazität1) Vertikales Modell, Ø 400 mm rechts/links |
ePM10 50 % | 870 m³/h | 1130 m³/h |
| ePM1 55 % | 783 m³/h | 1017 m³/h | |
| ePM1 80 % | 696 m³/h | 904 m³/h | |
| Maximale Kapazität1) Vertikales Modell, Ø 400 mm center |
ePM10 50 % | 980 m³/h | 1260 m³/h |
| ePM1 55 % | 882 m³/h | 1134 m³/h | |
| ePM1 80 % | 784 m³/h | 1008 m³/h | |
| Wurfweite (0,2 m/s) – rechts/links1) | min. 4 m bei 1.000 m³/h max. 9 m bei 1.000 m³/h min. 5,5 m bei 1.300 m³/h max. 11 m bei 1.300 m³/h |
||
| Wurfweite (0,2 m/s) – center1) | min. 3 m bei 1.000 m³/h max. 6,5 m bei 1.000 m³/h min. 4 m bei 1.300 m³/h max. 8 m bei 1.300 m³/h |
||
| Nominelle Leistungsaufnahme 3) | 254 W | ||
| Nominelle Stromaufnahme | 1,4 A | ||
| Versorgungsspannung | 3 x 400 V + N + PE / 50 Hz | ||
| Leistungsfaktor | 0,60 | ||
| Anschlusskabel | 5 x 2,5 mm² | ||
| Empfohlene Sicherung | 3 x 13 A | ||
| Maximale Sicherung | 3 x 16 A | ||
| Empfohlenes Fehlerstromrelais | Typ A | ||
| Gegenstromwärmetauscher | 4 x Aluminium | ||
| Kanalanschlüsse | Ø 400 mm | ||
| Kondensatablaufschlauch, Durchmesser innen/außen | Ø 4/6 mm | ||
| Außenluftfilter | ePM10 50 %, ePM1 55 % oder ePM1 80 % | ||
| Abluftfilter | ePM10 50 % | ||
| Farbe, Paneele | RAL 9010 (weiß) | ||
| Gewicht | Rechts-/Links-Modell: 545 kg Center-Modell: 630 kg |
||
| Abmessungen (BxHxT) | Horizontale: 496 x 2.098 x 2.427 mm Vertikale: 496 x 2.406 x 2.427 mm |
||
| Leckstrom AC | ≤ 9 mA | ||
1) Die Messung wurde im Normalbetrieb in einer Standardeinbausituation mit Wandgittern Ø400 mm durchgeführt.
2) Mit Dachhauben
3) Bei Filterklasse, Außenluft / Abluft: ePM10 50 % / ePM10 50 %
Elektroheizregister
| Vorheizen | Nachheizen | |
|---|---|---|
| Heizleistung | 2.500 W | 1.670 W |
| Thermosicherung, automatische Rückstellung | 50 °C | 50 °C |
| Thermosicherung, manuelle Rückstellung | 75 °C | 75 °C |
Wasserheizregister
| Nachheizen | |
|---|---|
| Maximale Betriebstemperatur | 90 °C |
| Maximaler Betriebsdruck | 10 bar |
| Heizleistung3) | 2.454 W |
| Anschlussabmessungen | 1/2″ (DN15) |
| Material Rohre / Lamellen | Kupfer / Aluminium |
| Motorventil, Öffnungs- und Schließzeiten | 60 s |
1) Kapazität bei: Vor-/Rücklauftemperatur 60/40 °C, Wassermenge von 107 l/h.
Standard-Ausstattung und Optionen
| DUPLEX Vent 1200 | |
|---|---|
| Gegenstromwärmetauscher (PET) | ⨯ |
| Enthalpie-Gegenstromwärmetauscher (Polymermembran) |
ο |
| Kombinations-Gegenstromwärmetauscher (Polymermembran) |
ο |
| Motorisierte Bypassklappe | ⨯ |
| Spring-Return für motorisierte Fortluftklappe | ⨯ |
| Spring-Return für motorisierte Außenluftklappe | ⨯ |
| Elektrisches Vorheizregister | ● |
| Elektrisches Nachheizregister | ● |
| Wassernachheizregister | ● |
| Kondensatpumpe | ● |
| CO2-Sensor (eingebaut) | ● |
| CO2-Sensor (Wandaufhängung) | ● |
| TVOC-Sensor (eingebaut) | ● |
| CO2– / TVOC-Sensor (eingebaut) | ● |
| PIR / Bewegungssensor (Wandaufhängung) | ● |
| DUPLEX Vent 1200 | |
|---|---|
| Hygrostat (Wandaufhängung) | ο |
| Energiezähler | ● |
| Zuluftfilter ePM10 50 % | ● |
| Zuluftfilter ePM1 55 % | ● |
| Zuluftfilter ePM1 80 % | ο |
| Abluftfilter ePM10 50 % | ⨯ |
| Deckenrahmen | ● |
| Bedienungspanel Airlinq® L | ● |
| Bedienungspanel Airlinq® P | ● |
| Airlinq® Online | ● |
| Airlinq® Online API | ● |
| Airlinq® BMS | ● |
| MODBUS® RTU RS485 Modul | ● |
| BACnetTM MS / TP Modul | ● |
| BACnetTM / IP Modul | ● |
| LON® Modul | ο |
| KNX® Modul | ο |
Steuerung
Airflow konzentriert sich nicht allein auf das Lüftungsgerät selbst, sondern auch auf die Steuerungssoftware und die Bedienung.
Airflow´s übergeordnetes Steuersystem besteht aus einer Steuerungssoftware, einer Steuerungsbox und einer Bedienungseinheit.
Alle Lüftungsgeräte von AIRFLOW werden über eine intelligente und vollautomatische Steuerungssoftware gesteuert – Airlinq.
Airlinq ermöglicht die Benutzung der Geräte direkt nach der Montage: Alle grundlegenden Funktionen sind ab Werk programmiert.
Die Airlinq-Steuerung ist in der Lage, sowohl hoher als auch niedriger Zulufttemperatur automatisch entgegenzuwirken, sodass die gewünschte Raumtemperatur gewährleistet wird. Effiziente Schutzfunktionen verhindern das Einfrieren des Wärmetauschers, leiten Kondensat ab und halten das Gerät im Bedarfsfall automatisch an. So werden unnötige Schäden am Gerät vermieden.
Die Steuerung ist hinsichtlich der individuellen Kundenwünsche oder der örtlichen Gegebenheiten leicht einzustellen und zu programmieren. Die Software steuert die installierten Optionen vollautomatisch, wie z. B. Bypass, Erhitzer, Kühlmodul und Sensoren (CO2, Feuchtigkeit, Bewegung usw.), wenn der Bedarf besteht.
Detaillierte Informationen finden Sie hier: AIRLINQ Intelligente Steuerung
Bedieneinheiten:
 |
Das Airlinq P Bedienpanel ist die perfekte Lösung, wenn man im Alltag einen erweiterten und einfachen Zugang zur Kontrolle des täglichen Betriebs der Lüftung haben möchte. |
 |
Das Airlinq L Bedienpanel wurde als die perfekte Lösung entwickelt, wenn im Alltag eine optimale Lüftung mit minimaler Bedienung benötigt wird. |
Zubehör
Enthalpie-Wärmetauscher
Mit unserem Enthalpietauscher haben Sie zudem die Möglichkeit, in der kühleren Jahreszeit die Feuchtigkeit im Raum zu behalten.
Es stehen somit drei unterschiedliche Tauscher lösungen zur Verfügung:
Standard: Gegenstromwärmetauscher
Neu: Reine Enthalpiewärmetauscher
Neu: Kombinationstauscher, der eine Mischung aus Enthalphietauscher und normalem Gegenstromtauscher darstellt.
Fassadengitter
Lieferung mit Kleintier sicherem Netz, schützt vor Schlagregen.
CO2-Sensor
eingebaut
Passt automatish das Lüftungsniveau an die CO2-Belastung in jedem Raum an.
PIR/Bewegungssensor
Der PIR/BEWEGUNGSSENSOR Wandmontage oder eingebaut. Gewährleistet einen so geringen Energieverbrauch wie möglich, da die Lüftung erst bei Bewegung im Raum den Betrieb aufnimmt.
Elektrisches Vorheizregister
Erwärmt dieses die Frischluft, bevor sie in den Gegenstromwärmetau-scher gelangt, wodurch die Eisbildung am Wärme-tauscher verhindert wird.
Elektrisches Nachheizregister
Ein elektrisches Nachheizregister erwärmt die Zuluft nach dem Gegenstromwärmetauscher auf die eingestellte Zulufttemperatur, wenn dies nötig ist.
Wasserheizregister
An dem Lüftungsgeräte kann als Alternative zu einem elektrischen Nachheizregister ein Wassernachheizregister angebracht werden. Dieses sichert ebenso die gewünschte Zulufttemperatur. Die große Oberfläche des Heizregisters sorgt für eine gute Übertragung der Wärmeenergie an die Zuluft.
Kondensatpumpe
Wird ab Werk montiert.
Ersatzfilter
Für einen Filterwechsel stehen folgende Ersatzfilter-Sets zur Verfügung:
Menge
Artikel-Nr.
Abluftfilter / Außenluftfilter
