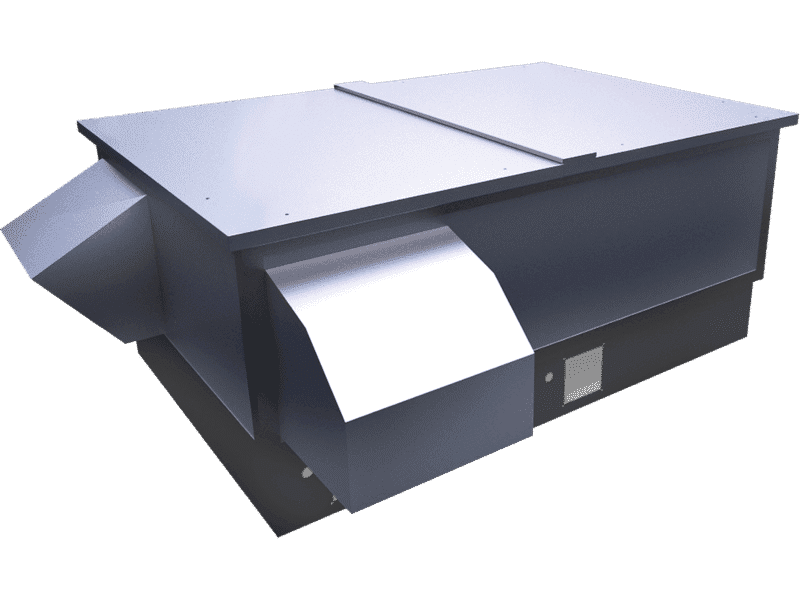

DUPLEX 3500 Multi Eco-N
Zentrales Kompakt-Lüftungsgerät mit hocheffizentem Gegenstromwärmetauscher für die Außenaufstellung
Charakteristik
Volumenstrom bis max. 3.050 m³/h nach ErP 2018
Dieses Lüftungsgerät wird auftragsbezogen für die liegende Dachmontage gefertigt. Dabei können die Zu- und Abluftstutzen entweder seitliche am Gerät oder unter dem Gerät zur direkten Dachdurchführung angebracht werden.
- Smartes Design und kompakte Bauform
- Wärmerückgewinnung bis zu 93 %
- Vertikale Stutzenanordnung
- Montage bodenliegend
- Revisionstür für schnelle Filterwechsel
- Inkl. Bypass und optionaler Umluftklappe
- Optionale integrierte Heiz- und Kühlregister
- Integriertes Steuerungssystem
- RD-5 Regelung mit integriertem Webserver/Modbus
- Ferndiagnose über integrierte Airflow Service Cloud
Gerätebeschreibung
Zentrales Kompakt-Lüftungsgerät mit Wärmerückgewinnung und integriertem Bypass (und optionaler Umluftklappe), welches nach den Vorgaben der VDI 6022 gefertigt wird. Es wird standardmäßig mit Außen- und Abluftfiltern (ePM1 55% / ePM10 50%) ausgestattet. Dieses Lüftungsgerät wird auftragsbezogen gefertigt und kann in verschiedenen Montagevarianten geliefert werden. Zudem kann aus einer Vielzahl von Stutzenanordnungen gewählt werden. Es bietet ebenso Platz für zwei integrierte Register (Heizen/ Kühlen) zur Luftnachbehandlung.
Umlaufender, wärmegedämmter Grundrahmen (optional) aus verzinktem Stahlblech außen und einer 30mm PIR-Hartschaumdämmung innen, zur Einbindung in die vorhandene Dachhaut.
Im Grundrahmen befinden sich Revisionsöffnungen, um den Zugang zu Elektro- und Medienleitungen zu ermöglichen. Die Lieferung erfolgt zerlegt in Teilen.
Das Gehäuse des Lüftungsgerätes besteht aus einer kältebrückenfreien rahmenlosen Konstruktion aus doppelschaligen Paneelen mit folgenden Eigenschaften:
– Beidseitig beschichtetes Stahlblech
– Polyisocyanurate-Füllung (PIR)
– Wandstärke: 0,80 mm/ 0,75 mm
– Farbe: Graualuminium (RAL 9007)
Eigenschaften des Gehäuses gemäß DIN EN 1886:
– Thermische Isolierung: T2
– Wärmebrückenklasse: TB2
– Gehäuseleckage: L2
– Mechanische Stabilität: D1
Die vollflächigen Revisionstüren, erlauben freien Zugang zu allen eingebauten Komponenten.
Wärmerückgewinnung:
Der Kreuz-Gegenstrom-Wärmerückgewinner aus Polystyrol (hPS) ist in hohem Maße korrosionsbeständig, unempfindlich gegen Verschmutzung und kann in einem Temperaturbereich von -25 °C bis +80 °C eingesetzt werden. Der Wirkungsgrad beträgt bis zu 93 %.
WRG-Klasse H1 nach DIN EN 13053
Ventilatoren:
Stufenlos regulierbare EC-Ventilatoren (IE4) mit rückwärts gekrümmten Schaufeln und hoher Wuchtgüte.
Das Gerät wird fertig verdrahtet, getestet und betriebsbereit geliefert.
Technische Daten
Leistungscharakteristik DUPLEX 3500 Multi Eco-N
Akustische Parameter (am Arbeitspunkt)
Schalldruckpegel LpA (dB)
| Ø | 63 | 125 | 250 | 500 | 1 k | 2 k | 4 k | 8 k | |
|---|---|---|---|---|---|---|---|---|---|
| Lufteintritt AUL Haube | 36 | <25 | <25 | 31 | 31 | 29 | <25 | <25 | <25 |
| Austritt FOL Haube | 64 | 27 | 39 | 62 | 56 | 56 | 53 | 48 | 42 |
| Gehäuseabstrahlung | 38 | <25 | 27 | 36 | 32 | 29 | <25 | <25 | <25 |
Schallleistungspegel LwA (dB)
| Ø | 63 | 125 | 250 | 500 | 1 k | 2 k | 4 k | 8 k | |
|---|---|---|---|---|---|---|---|---|---|
| Lufteintritt AUL Haube | 56 | 30 | 38 | 52 | 51 | 50 | 42 | 25 | <25 |
| Austritt ZUL | 85 | 58 | 65 | 83 | 76 | 76 | 73 | 68 | 62 |
| Lufteintritt ABL | 57 | 40 | 44 | 53 | 52 | 50 | 42 | <25 | <25 |
| Austritt FOL Haube | 85 | 48 | 59 | 83 | 76 | 77 | 73 | 69 | 62 |
| Gehäuseabstrahlung | 59 | 40 | 48 | 56 | 53 | 49 | 43 | 31 | <25 |
Ventilatoren
| Zuluft | Abluft | ||
|---|---|---|---|
| Luftmenge | m³/h | 3050 | 3050 |
| Exter. stat. Druck Geräte | Pa | 200 | 200 |
| Nennspannung | V | 400 | 400 |
| Nennleistung (am Arbeitspunkt) | kW | 0,97 | 0,84 |
| Drehzahl (am Arbeitspunkt) | 1/min | 2258 | 2213 |
| Max. Leistung (am Arbeitspunkt) | kW | 2,50 | 2,50 |
| Max. Strom (zur Auslegung) | A | 3,8 | 3,8 |
| Typ der Ventilatoren | Me.110 | Mi.110 | |
| Ventilatorart (mit variabler Drehzahl) | EC3 | EC3 |
Wärmetauscher
| Zuluft | Abluft | ||
|---|---|---|---|
| Luftmenge | m³/h | 3050 | 3050 |
| Eingangstemperatur | °C | -14 | 20 |
| Austrittstemperatur | °C | 17 | -3 |
| Eingangsfeuchtigkeit | % r.F. | 90 | 40 |
| Austrittsfeuchtigkeit | % r.F. | 8 | 100 |
| WRG-Wirkungsgrad Winter (Sommer) | % | 92 (83) | |
| WRG-Leistung Winter (Sommer) | kW | 33,0 (5,2) | |
| Kondensatbildung | l/h | 11,3 | |
| Typ des Wärmetauschers | Kreuzgegenstrom | ||
Filter
| Zuluft | Abluft | Zubehör | |
|---|---|---|---|
| Typ | Kassettenfilter |
|
|
| Filterklasse | ePM1 55 % | ePM10 50 % | |
Funktionsweise
Winterbetrieb
Sommerbetrieb
Steuerung
Digitale Regelung RD6
Haupt-Regelmodul RD6 für folgende interne oder externe Einbauteile:
– Ein- und Ausschalten des Gerätes
– getrennte, stufenlose Ansteuerung der beiden Ventilatoren
– integrierte Zeitschaltung mit Tages- und Wochenprogramm
– Regelung wahlweise nach ZUL/ ABL/ RAUM
– Sommer- / Winterkompensation
– Freie Nachtkühlung
– Regelung Vor- (Elektro) und / oder Nachheizregister (PWW, Elektro)
– Regelung Kühlregister (PKW, Direktverdampfer)
– Ansteuerung Wärmepumpe
– Filterüberwachung*
– Frostschutzüberwachung des PWW-Heizregisters
– Vereisungsschutz des Plattenwärmetauschers
– Regelung modulierende Bypassklappe
– Bypassenteisung
– Regelung der Verschlussklappen
– bedarfsgerechte stufenlose Regelung über 2 analoge 0-10 V Eingänge (z.B. mittels Sensors, Druckmessumformer oder analogen Signal)
– Volumenkonstant- oder Druckregelung*
– 3 (4) programmierbare Eingänge (Anzugs- bzw. abfallverzögert einstellbar)
– 3 Ausgänge (wahlweise zuzuordnen)
– externer Freigabekontakt (Ein/Aus)
– Notaus-Kontakt (z.B. für Brand- oder Rauchmelder)
– Sammelstörmeldung (potenzialbehaftet 24V / GND)
– Anschlussmöglichkeit für Fernwartung
– integrierter Datenlogger mit Email-Funktion (diverse Alarme können bestimmten Email-Empfängern zugeordnet werden)
– einfache Softwareaktualisierung über Internet
*Zubehör notwendig
Integrierter Web-Server (passwortgeschützt):
Zur Steuerung und Überwachung des Lüftungsgerätes per LAN/ Internet. Dadurch ist ein einfaches Auslesen der Betriebsdaten oder die komfortable Bedienung aller Menüpunkte (Wochenprogramm, Temperatur, Betriebsarten, etc.) über PC, Laptop, Tablet oder Smartphone möglich.
Eine schnelle Fernwartung über die Service-Cloud mit der Kontrollmöglichkeit aller Einstellungen ist möglich. Dies erlaubt die Analyse und sofortige Behebung von Störungen, bevor ein Einsatz vor Ort nötig wird.
Standardmäßig ist eine Modbus-Schnittstelle (TCP/ IP) zur Kommunikation mit einer bauseitigen GLT enthalten. Optional ist eine BACnet/ KNX-Schnittstelle erhältlich.
Bedieneinheit:
 |
Den individuellen Lüftungsbedarf voreinstellen, die Raumtemperatur messen und automatisch einstellen, Störmeldungen sofort erkennen: Im großen farbigen Display des Color-Touchpanel lassen sich alle Informationen über-sichtlich darstellen und per Fingertipp an individuelle Anforderungen anpassen. |
Alternativ lassen sich die Lüftungsgeräte sehr komfortabel und einfach über die Bedieneinheit RD6- Sense bedienen. Diese besteht aus einer ansprechenden Klarglasoptik, wahlweise in schwarz oder weiß erhältlich, welche sich über Softkeys bedienen lässt.
Die eingebauten Regelmodule sind in einem Schaltkasten verdrahtet. Dieser ist außen am Gerät montiert.
Maße und Skizzen
Zubehör
Warmwasser-Vorerhitzer PT - integriert
Geräteintegrierter 3-reihiger Warmwasser-Vorerhitzer, bestehend aus Kupferrohren und aufgepressten Aluminiumlamellen. Entwickelt für Systeme bis zu 110 °C und 10 bar. Der Einsatz eines Frostschutzmittels ist erforderlich.
Elektrischer Luftvorerhitzer EPO-V (extern)
Kanalerhitzer für runde und rechteckige Lüftungskanäle mit allen erforderlichen Schaltelementen; Regelung über die DUPLEX Lüftungsgeräte. Montage im Außenluftkanal als Vereisungsschutz des Wärmetauschers, um die Druckgleichheit von Zu- und Abluft sicherzustellen (Passivhaus etc.) Maße, Leistungen und Montagevoraussetzungen siehe Katalogblätter.
Elektrischer Luftnacherhitzer EPO-V (extern)
Kanalerhitzer für runde und rechteckige Lüftungskanäle mit allen erforderlichen Schaltelementen; Regelung über die DUPLEX Lüftungsgeräte. Montage im Zuluftkanal zur Erhitzung der Zuluft. Leistungen, Maße und Montagevoraussetzungen siehe Katalogblätter.
Warmwasser-Lufterhitzer (extern)
Externe WW-Lufterhitzer der Reihe TPO mit runden Luftkanalanschlüssen werden
zur Nacherwärmung der Zuluft oder zur Warmluftheizung im Kanalnetz eingesetzt.
Warmwasser-Lufterhitzer - integriert
3-reihiger (alternativ 5-reihiger) Warmwasser-Lufterhitzer. Dieser besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen und ist für Systeme bis 110 °C und 10 bar geeignet. Der Erhitzer ist standardmäßig mit einem Kapillarthermostat für den Frostschutz und einer flexiblen Anschlussleitung ausgerüstet. Um einen einwandfreien Betrieb des WW-Lufterhitzers zu gewährleisten, muss das Lüftungsgerät mit einer Außenluftklappe bestückt sein. Besonders empfehlenswert ist dabei eine Klappe mit Federrücklauf (BELIMO LF 230V). Optional bieten wir zum Betrieb des WW-Lufterhitzers unsere Regelzentralen RB-TPO, bestehend aus Pumpe, Mischer und Absperrhähne an. Achtung: Wenn der WW-Lufterhitzer in ein wetterfestes Gerät geräteintegriert wird, muss dieser durch ein Wasser-Glycol-Gemisch gegen Frost geschützt werden.
Regelzentrale der WW-Lufterhitzer
Diese werden für problemlose Regelung der Lüftungsgeräte mit WW-Lufterhitzern empfohlen. Sie bestehen aus einem Drei- bzw. Vierwege-Mischer, einer Umwälzpumpe, zwei Absperrhähnen und einer Anschluss-Verrohrung.
Elektro-Lufterhitzer - integriert
Das geräteintegrierte Elektro-Nacheizregister dient zur Erwärmung der Zulufttemperatur.
Kaltwasser-Luftkühler - integriert
3-reihiger (alternativ 5-reihiger) Kaltwasser-Luftkühler. Dieser besteht aus Kupferrohren mit aufgepressten Aluminiumlamellen.
Regelzentrale der KW-Luftkühler
Zur komfortablen Regelung des Kaltwasser-Luftkühlers.
Direktverdampfer - integriert
Direktverdampfer bestehend aus Kupferrohren mit aufgepressten Aluminiumlamellen. Es stehen drei- oder vierreihige Ausführungen zur Auswahl. Kältemaschinen zählen nicht zu unserem Lieferumfang.
Konstantvolumenstrom-KIT
Die Differenzdrucksensoren ermitteln den Druck an den Ventilatoren. Aufgrund der gemessenen Druckwerte errechnet die Steuerung des Lüftungsgeräts die erforderlichen Drehzahlen,
um einen konstanten Volumenstrom zu realisieren. Bei Einsatz eines weiteren Differenzdrucksensors im Lüftungskanal kann das Gerät auch auf einen konstanten Druck regeln.
Segeltuchstutzen
Die Anschlussstutzen können optional zur Schallentkopplung als Segeltuchstutzen geliefert werden.
Verschlussklappen für Außenluft e1 und Abluft i1
Die Verschlussklappen werden auf den Außen- und/oder Abluftstutzen montiert. Die Maße der Verschlussklappen entsprechen dem jeweiligen Stutzenmaß. Die Verschlussklappen sind standardmäßig mit einem BELIMO-Servoantrieb, mit oder ohne Federrücklauf, ausgestattet.
SMART Box
Übergabemodul zur unabhängigen Regelung der Zu-/Abluft im Mehr geschossbau für jede einzelne
Nutzungseinheit. Fünf verschiedene Modelle mit Volumenströmen von 18 bis 1400 m3/h.
Brandschutzklappensteuerung
Die Kleinsteuerung zur Überwachung und Steuerung thermischer und motorischer Brandschutzklappen.
Grundrahmen
Zerlegbarer Grundrahmen mit 30 mm Hartschaumkern und Revisionstüren.
Standardhöhe 400 mm, weitere Höhen auf Anfrage.
Standfüße
Die Multi-N-Geräte können mit verstellbaren Füßen aufgestellt werden (alternativ zum Grundrahmen).
Wetterschutzhauben
Spezielle Wetterschutzhauben für Außenluft (e1) und Fortluft (i2) Anschlussstutzen.
Die Haube für den Anschluss e1 ist mit einem Tropfenabscheider kombiniert.
Kanalverlängerung
Rechteckige Kanalverlängerungen für die Dachdurchführung. Standardlänge 1 m.
Filterverlust-Manometer
Zur einfachen Anzeige der Filterverschmutzung. Bei Geräten mit Anforderung nach VDI6022 zwingend erforderlich.
Bedieneinheit CP Touch
Ersatzfilter
Für einen Standard-Filterwechsel benötigen Sie folgende Ersatzfilter:
Menge
Artikel-Nr.
Außenluftfilter
Menge
Artikel-Nr.
Abluftfilter
